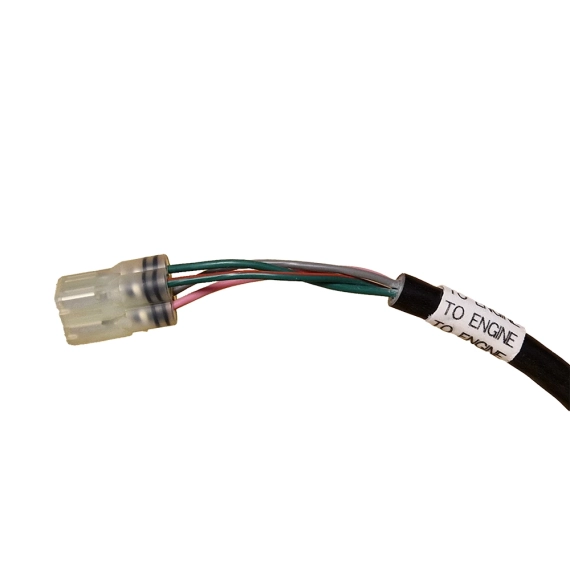

Inneholder turtellerinstrument med tiltindikator, ledning mellom kontrollboks og instrument og ledning til motor(ca 5 m med 1 plugg)
Det er rimeligere å kjøpe dette settet enn å kjøpe løs måler.
Hvis motoren har 2 plugger kan denne allikevel brukes. Men man må da koble litt manuelt. (Klipp og koble)
Bruk helst yamaha koblinger til dette. (https://webshop.baadsenter.no/g4064?cacheupdate)
Grønn og grønn/rød kan man la være i pluggen. Plugg denne i den hun-kontakten som er i motoren.
Sjekk gjerne om fargene stemmer på hver side.

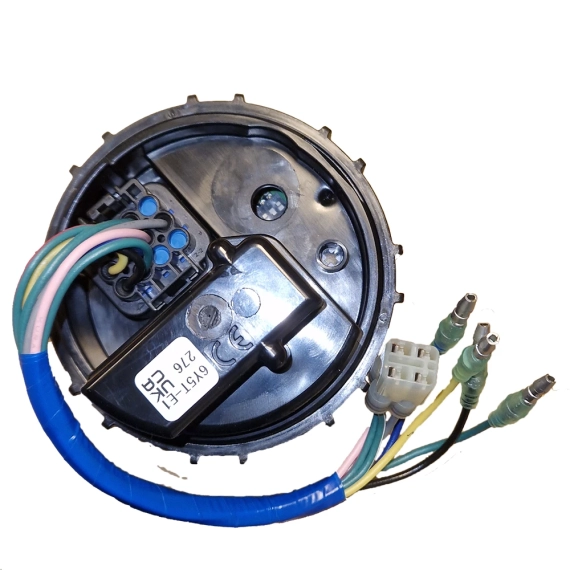

Den kontakten som blir ledig (den som kommer fra tiltindikatoren på braketten) klippes av. Sort kobles til gods/jord/minus på motoren. Rosa kobles til rosa som kommer i den nye kabelen fra instrumentet. Samme gjøres med grå.
Den siste blendes/isoleres.

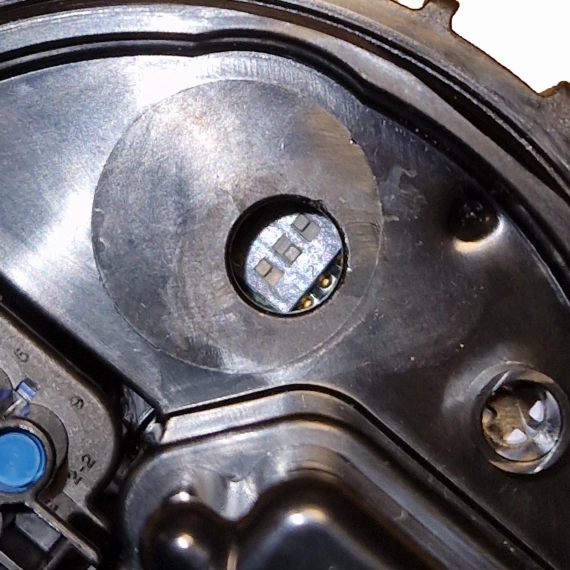

Mikrobryterfunksjoner (Bak gummilokk):
1: Trim sensor type:
▲ON: 2 Leder Mest vanlig f.o.m. 2001
▼OFF: 3 Leder (tell antall ledere som går ned til tiltføleren i motoren).
2: Generator type (turteller):
▲ON: 6 Poler
▼OFF: 12 Poler Fra F20 og oppover, fra 75A og oppover.
3: Motor type (oljelamper):
▲ON: 4 Takter
▼OFF: 2 Takter.
Varselindikatorer:
Virkemåte 2 t:
En/alle er markert, når oljetankene er over minimum. (ikke blinker)
Oljetank kun i MOTOR:
*Hvis tanken er ca halv slukker det høyre ikonet, den midtre begynner å blinke/lyse.
*Når tanken er tom, slukker den midtre og venstre/alle begynner å blinke. Alarmen går og motoren sperrer over 2000 rpm.
Oljetank i BÅT og MOTOR:
*Hvis båttanken er tom slukker den til høyre. Den midtre begynner å blinke . (Oljepumpen i båttanken slutter å pumpe).
*Hvis motor-tanken er tom, slukker den midtre og venstre/alle begynner å blinke. Alarmen går og motoren sperrer over 2000 rpm. De slutter ikke å blinke før motortanken er halv igjen.
*Hvis motoren får alarm, finnes det en siste mulighet til å fylle tanken på motoren fra båttanken manuelt. Dette gjøres ved å bruke manuellknappen under oljetanken i motoren (Sort vippebryter). Deksel må av. Hold oppe vippebryter til tanken er full (Maks linje). Da hentes den siste skvetten med olje fra båttanken for å komme i land litt fortere.
Hvis alle tre blinker og alarmen går, er det olje på båttanken, men ikke på motoren. Slange i klem?? Defekt pumpe?? Dette kan også oppstå hvis tanken i motoren har tømt seg inn i båttanken over natten. (Vanlig på noen modeller/båter i forhold til tilt og sving på motoren.)
Virkemåte 4 t:
Det er kun vanntemp og en oljelampe som brukes. Om de lyser ved tenning på før start, er forskjellig fra motor til motor.
Oljetrykklampa har vanligvis en liten forsinkelse, ca 10 sek.

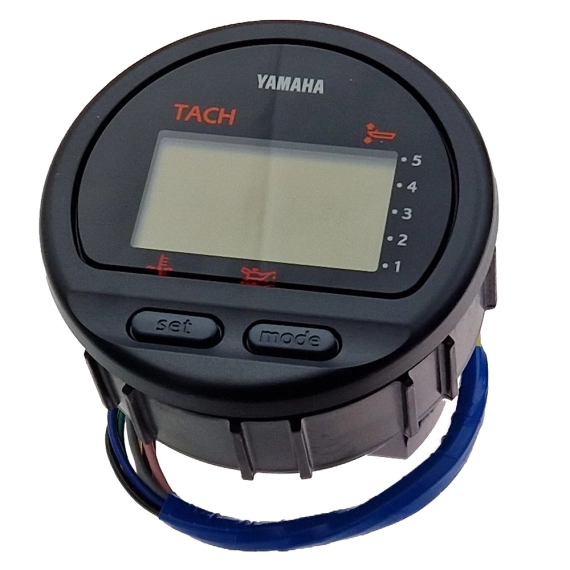

6Y5 Tachometer:
• Engine speed
• Trim position
• Total operating hour
• Overheat alert
• Low oil pressure alert
Instrument, Yamaha. Turteller - sett. 1 hvit plugg
Turteller, trim og olje. Yamaha fra ca 2005 modell.
Varenr: 6YR762G02400
3.088,-
